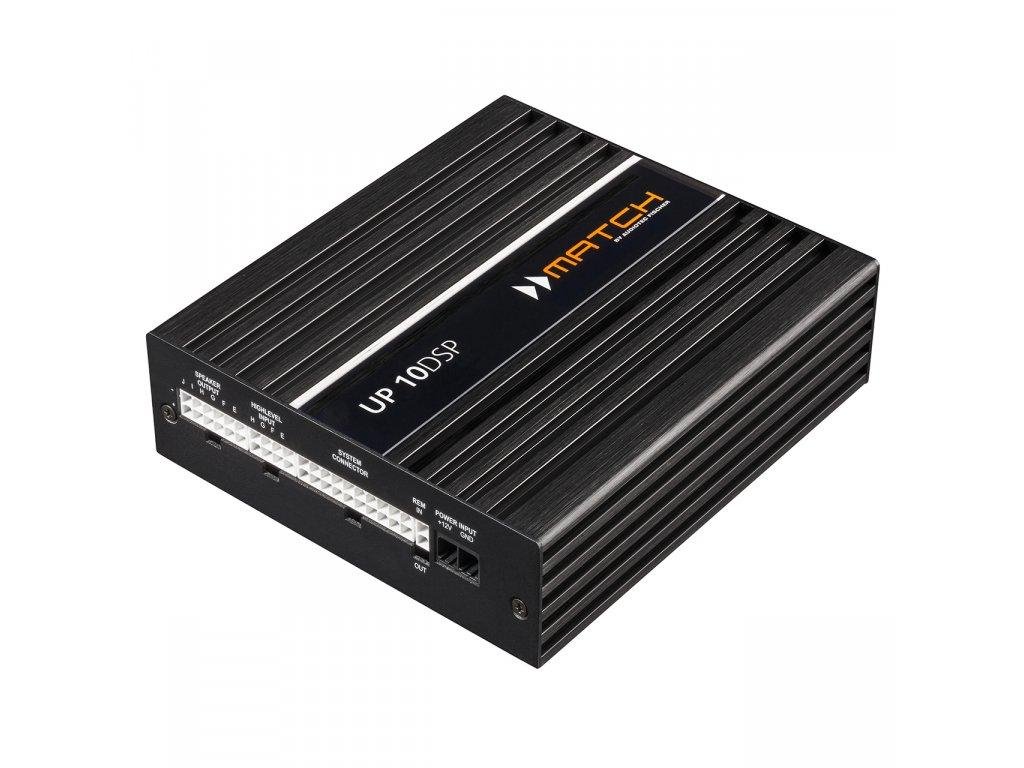

Zosilňovač Match UP 10DSP - 24V

Maximálna konektivita

Za účelom optimálneho prispôsobenia existujúcim viackanálovým audio systémom je nový UP 10DSP vybavený nie menej ako 8 vysokoúrovňovými vstupmi (vrátane dvoch vstupov s až 32 voltami), optickým digitálnym vstupom, slotom pre rozširujúce karty Match, 10 výstupmi zosilňovača a celkom 11 DSP kanálmi. Jeho bezpečnú prevádzku navyše zaisťujú inteligentné technológie, ako je proprietárny obvod ADEP.3 a 32-bitová platforma ACO.

Virtuálne spracovanie kanálu – privítajte novú éru smerovania signálu

Snaha o prispôsobenie sa moderným OE audio systémom prostredníctvom neustále rastúceho počtu vstupov má významný vplyv na zložitosť smerovania signálu vo vnútri dnešných zosilňovačov. Najmä ak je niekoľko vstupných signálov zmiešaných a následne znovu rozdelených na viaccestné systémy, konvenčné koncepty smerovania rýchlo dosahujú svoje limity, a to ako z hľadiska implementácie, tak použiteľnosti. Nový viacfázový „Virtual Channel Processing“ vyvinutý firmou Audiotec Fischer v spojení s uznávaným a užívateľsky prívetivým softvérom DSP PC-Tool uľahčuje zapojenie aj veľmi zložitých konfigurácií audio systémov rôznych výrobcov. Okrem toho umožňuje voľne priradiť vlastné zvukové funkcie výrobcu, napríklad „RealCenter“ alebo „Augmented Bass Processing“. UP 10DSP je vďaka veľkému počtu kanálov v kombinácii s voliteľným modulom MEC ANALOG IN taktiež ukážkovým príkladom pre použitie, kde má zmysel smerovanie 1 do 1 (IOR).

Rýchlosť je všetkým – vďaka ACO

Vysoký počet kanálov si žiada ultra rýchly hardvér – vlastná 32-bitová ACO platforma značky Audiotec Fischer sa stará o všetky riadiace funkcie a zaisťuje citeľné zvýšenie rýchlosti, najmä z hľadiska dátovej komunikácie so softvérom DSP PC-Tool, ale aj bleskovo rýchleho prepínania medzi až desiatimi nastaveniami zvuku . ACO však ponúka oveľa viac - okrem implementovaných zvukových efektov ako sú Augmented Bass Processing alebo RealCenter ponúka aj kanálový ekvalizér vrátane vstupného analyzátora signálu (ISA) pre jednoduchú analýzu a kompenzáciu vstupných signálov OE rádií.

Vysoký výkon v kompaktnom balení

Napriek obrovskému výstupnému výkonu 8 × 65 wattov pri 4 ohmoch a 2 × 90/160 wattov pri 4/2 ohmoch na sub-out, rovnako ako pestrej palete funkcií, sa nový UP 10DSP vyznačuje mimoriadne kompaktným dizajnom. Je preto možné ho nainštalovať aj v stiesnených priestoroch.

Funkcia

- Ultra výkonný 10kanálový zosilňovač s 1kanálovým linkovým výstupom a 11kanálovým DSP
- Ideálne pre upgrade viackanálových továrenských audio systémov
- Voliteľné káblové zväzky pre ľahkú integráciu do existujúcich viackanálových továrenských audio systémov
- Extrémne výkonný 64-bitový zvukový DSP s pevným bodom
- ACO – Pokročilá 32-bitová platforma CoProcessor pre systém a rad funkcií DSP, ako
sú:

- ISA (Input Signal Analyzer) a InputEQ pre jednoduchú analýzu a kompenzáciu vstupných signálov
- Zvukové efekty – Augmented Bass Processing (rozšírené spracovanie basov), StageXpander, RealCenter & Co.

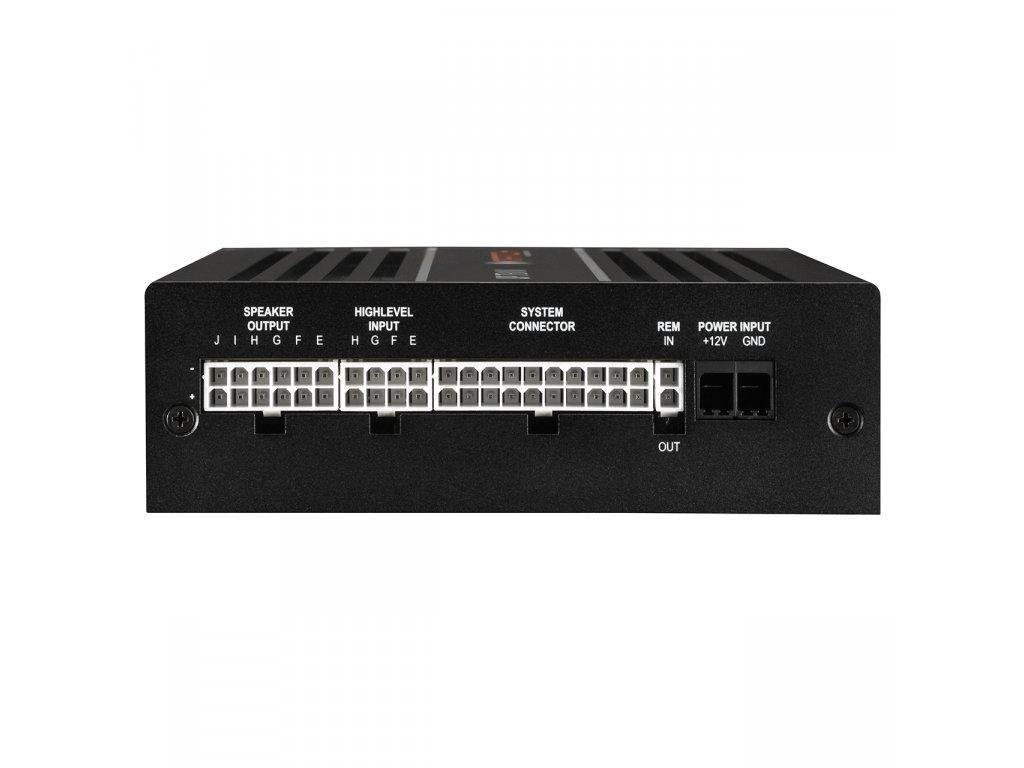

- 8 vstupov vysokej úrovne s obvodom ADEP.3 – dva kanály s citlivosťou vstupu až 32 V RMS
- 1 to 1 Input/Output Routing (IOR) v kombinácii s voliteľným modulom MEC ANA-LOG IN – rovnaký počet vstupov vysokej úrovne a výstupov zosilňovača
- Virtuálne spracovanie kanálov (VCP) umožňuje ešte flexibilnejšiu konfiguráciu pre vysoko komplexné audio systémy
- Slot pre rozširujúcu kartu MATCH (MEC) pre ďalšie vstupné/výstupné moduly, ako je
Bluetooth® Audio Streaming, streamovanie zvuku s vysokým rozlíšením cez USB atď.

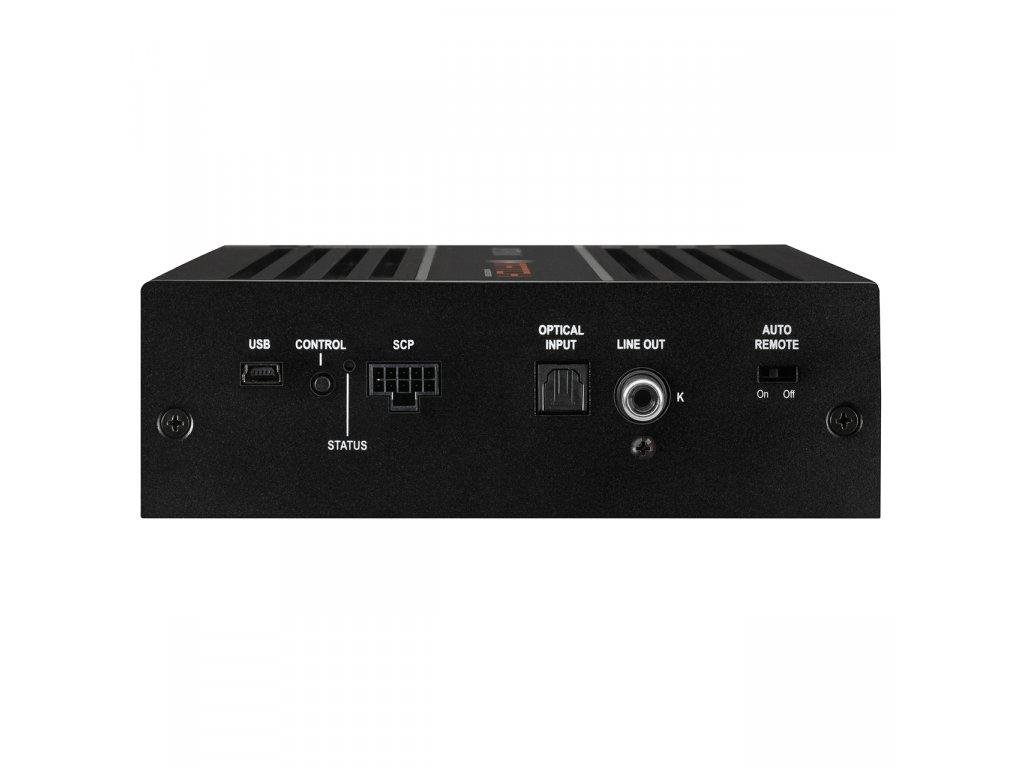

- Optický vstup vo formáte SPDIF so vzorkovacou frekvenciou medzi 12 a 96 kHz
- 1kanálový analógový RCA výstup pre pripojenie k externému zosilňovaču, napr. subwooferovému zosilňovaču
- SCP (Smart Control Port) pre voliteľné príslušenstvo, napr. WIFI CONTROL, DIRECTOR, CONDUCTOR & Co.
- Spínanie Auto Remote
- Funkcia štart-stop aj keď napätie batérie počas štartovania motora klesne na 6 V
- Kompaktný dizajn s nízkym odvodom tepla vďaka mimoriadnej účinnosti

Špeciálne funkcie

Technológia triedy GD

Vlastná koncepcia triedy GD spoločnosti Audiotec Fischer posúva účinnosť konvenčných zosilňovačov triedy D na novú úroveň. Zmenou vnútorného napätia v niekoľkých krokoch v závislosti na vstupných signáloch zosilňovača sú výrazne znížené straty a celková frekvencia sa vždy blíži maximu. Množstvo generovaného tepla je takmer zanedbateľné, vďaka čomu bolo možné zariadenie osadiť malými chladičmi a dať mu kompaktné rozmery.

ACO – pokročilý 32-bitový CoProcessor

Zosilňovač MATCH UP 10DSP obsahuje mimoriadne výkonný 32-bitový CoProcessor najnovšej generácie, ktorý zaisťuje všetky monitorovacie a komunikačné úlohy, a to interne aj externe. Na rozdiel od generácie 8-bitových predchodcov dosahuje tento MCU oveľa vyššiu rýchlosť s ohľadom na prepínanie nastavenia a dátovú komunikáciu so softvérom DSP PC-Tool. Ďalšou významnou výhodou je integrovaný natívny spúšťač procesora CoProcessor. Umožňuje softvérové ​​aktualizácie všetkých komponentov DSP za účelom nastavenia obvodu ADEP.3 riadeného mikrokontroléry, napríklad pri budúcich úpravách/zmenách v diagnostickom systéme továrenských rádií alebo v prípade, že bude zariadenie rozšírené o ďalšie rozhranie. Navyše vďaka novej flash pamäti ponúka ACO 10 bežných pamäťových nastavení namiesto bežne ponúkaných dvoch.

Inteligentný vstup vysokej úrovne ADEP.3

Súčasné továrenské autorádiá automobiliek obsahujú sofistikované možnosti diagnostiky pripojených reproduktorov. Najmä najnovšia generácia autorádií je vybavená dodatočnými monitorovacími funkciami, v dôsledku čoho po zapojení bežných zosilňovačov často dochádza k chybovým hláškam a stratám konkrétnych funkcií (napr. funkcia faderov). S Match UP 10DSP to však nehrozí. Nový obvod ADEP.3 (Advanced Diagnostics Error Protection, 3. generácia) tieto problémy účinne rieši bez toho, aby dochádzalo k nepotrebnému načítaniu výstupov reproduktorov OE rádia počas náročnej prevádzky.

Možnosť štart-stop

Spínané napájanie MATCH UP 10DSP zaisťuje konštantné vnútorné napájacie napätie, aj keď napätie batérie počas štartovania motora klesne na 6 V. Ak napájacie napätie klesne pod 10,5 voltov na dlhšie ako 5 sekúnd, zosilňovač sa prepne do ochranného režimu signalizovaného červenou diódou, aby sa zabránilo ďalšiemu vybíjaniu autobatérie.

Automatická digitálna detekcia signálu

Nový Match UP 10DSP umožňuje signálom riadené prepínanie medzi analógovými vstupmi a digitálnym vstupom. Akonáhle je na optickom vstupe detekovaný vstupný signál, zosilňovač sa naň automaticky prepne. Túto funkciu je možné deaktivovať v softvéri DSP PC-Tool. Ďalšou možnosťou je ručné prepínanie medzi analógovým a digitálnym výstupom pomocou voliteľného diaľkového ovládania.

Režim úspory energie

Režim úspory energie je súčasťou základného nastavenia. Umožňuje výrazne znížiť spotrebu energie zosilňovača UP 10DSP a prípadne aj ostatných pripojených zosilňovačov, akonáhle po dobu dlhšiu ako 60 sekúnd nie je detekovaný žiadny vstupný signál. Pozor, v mnohých súčasných automobiloch so zbernicami CAN a inými vnútornými systémami tohto typu sa môže stať, že rádio zostane „nezištne“ zapnuté po dobu až 45 minút, a to dokonca aj po zamknutí a vystúpení z vozidla! Akonáhle je režim úspory energie aktívny, vzdialený výstup a teda aj pripojené zosilňovače budú vypnuté. MATCH UP 10DSP reaktivuje diaľkový výstup počas jednej sekundy, pokiaľ detekuje hudobný signál. Užívateľ má možnosť buď zvýšiť/znížiť čas vypnutia (60 sekúnd) alebo úplne deaktivovať režim úspory energie pomocou softvéru DSP PC-Tool.

Funkcia DSP

RealCenter

Funkcia RealCenter je unikátny algoritmus vyvinutý materskou spoločnosťou Match (Audiotec Fischer), ktorý zvýrazňuje hudobné informácie prítomné v ľavom aj pravom prednom kanáli a vytvára jedinečný stredový signál. Na rozdiel od bežných postupov, v ktorých sa sčítajú iba kanály, je intenzita stredového signálu dynamicky riadená stereofónnym informačným obsahom ľavého a pravého kanálu. Znie to zložito, ale výsledný efekt je ohromujúci – v praxi to znamená, že pokiaľ je signál vysielaný iba ľavým alebo pravým kanálom, stredový kanál nebude nič reprodukovať. V prípade bežných algoritmov je úroveň hlasitosti stredového kanála iba znížená o 6 dB (= o polovicu). Funkcia RealCenter vyvinutá spoločnosťou Audiotec Fischer ale zaisťuje jedinečný a rozšírený zážitok z počúvania ako pre vodiča, tak pre spolujazdca. Nevýhody konvenčného stredového kanála sú teda minulosťou.

Rozšírené spracovanie basov

Funkcia „Augmented Bass Processing“ z dielne spoločnosti Audiotec Fischer pozostávajúca z dvoch revolučných zvukových funkcií „Dynamic Bass Enhancement“ a „SubXpander“ bola vyvinutá za účelom významného zlepšenia basovej zložky generovanej subwoofermi. Funkcia „Dynamic Bass Enhancement“ dômyselne kombinuje maximálne hlboké basy a najvyšší zvukový tlak – bez ohľadu na štýl hudby alebo ovládanie tónov v hlavnej jednotke. V závislosti od vstupného signálu získava „Dynamic Bass Enhancement“ nižší frekvenčný rozsah a mení medznú frekvenciu podzvukového filtra. Výsledkom je výrazne silnejšia a hlbšia basová odozva pri nízkych a stredných úrovniach hlasitosti bez rizika mechanického alebo elektrického preťaženia subwoofera pri vyšších hlasitostiach. Budete prekvapení, keď zistíte, čo vlastne vaše subwoofery dokážu. Ak chcete dosiahnuť ešte nižšie a hlbšie basy, môžete zapnúť funkciu „SubXpander“. K základným tónom sa potom pridajú subharmonické tóny s frekvenciou medzi 50 a 100 Hz.

StageXpander

V závislosti od usporiadania reproduktorov v aute je možné na predných sedadlách vytvoriť viac či menej široké stereofónne zvukové javisko. Stredový reproduktor môže niekedy obmedzovať reprodukciu hudby v priestore. Práve z toho dôvodu spoločnosť Audiotec Fischer vyvinula nový „StageXpander“ – funkciu, ktorá zdá sa borí akustické limitácie a umožňuje vytvoriť širšiu stereofónnu základňu bez toho, aby to malo akýkoľvek vplyv na presnosť hlasov a hudobných nástrojov v prehrávaných skladbách. Efekt je možné upraviť v štyroch krokoch podľa osobných preferencií.

ClarityXpander

Chcete, aby mali výšky vo vašom vozidle tú správnu zreteľnosť a čistotu? S funkciou „ClarityXpander“ z dielne spoločnosti Audiotec Fischer máte teraz k dispozícii ten správny nástroj. Pri správnom nastavení (je možné zvoliť jedno z troch) táto funkcia pridáva v hornom frekvenčnom rozsahu ďalšie harmonické tóny – oceníte to najmä pokiaľ výšky továrenských reproduktorov vo vašom vozidle postrádajú čistotu. Tento „boost“ je k dispozícii nielen pre dva predné kanály, ale okrem toho je samostatne nastaviteľný aj pre stredový kanál. Stredový kanál navyše umožňuje aktiváciu automatického a dynamického ovládania, takže nehrozí, že by došlo k unaveniu vášho sluchu v dôsledku počúvania nadmerného množstva vysokých tónov.
